無錫力士樂Rexroth驅動器維修|江陰伺服電機修理——無錫歐拉自動化設備有限公司是一家從事工業自動化控制設備的維修服務公司。

    公司致力于各種國內外自動化設備的維修,主要包括:變頻器、觸摸屏/顯示屏、PLC、伺服驅動器、伺服電機、伺服放大器、直流調速器、數控系統、工控機、UPS、工業電源、軟啟動器、進口機器人控制系統、示教器、各種控制模塊板卡、精密儀器儀表、數控電路控制板等。不分行業和設備種類,無原理圖芯片級維修,主要涉及:機械,電子,注塑,印刷,紡織,醫療,食品,化工等眾多行業。

無錫力士樂Rexroth驅動器維修|江陰伺服電機修理

速度環報警
(1)電機動力線相序接反; (2)速度環參數優化; (3)由于用戶自行拆裝電機的編碼器(對同步電機) ,送力士樂校整; (4)電機編碼器壞,送修更換編碼器; (5)外部機械過重或卡死;

F4001
光纜環通訊錯誤,光纜環通訊 的同步出現錯誤, 電機編碼器信號弱
(1)檢查光纜、光纜卡接頭; (2)更換 CSB 控制單元;
電機編碼器回路故障,檢查可能出現的三個地方:電機編碼器,反饋線 及 CSB 的編碼器反饋口。

F8022
“bb”不能切 (不能整流產生直流) 換到“Ab” P0 或者 P1,切 換不到 P2,BB 顯 示 FIRMWARE 錯誤 光纜環通訊故障
檢查外部 380V,如確認有輸入則需更換 HCS 功率單元。 (1)檢查光纜、光纜卡接頭; (2)更換 CSB 控制單元; 需要重新燒制或更換,類似于 DKC 顯示“..”
“LOADER

我們擁有一批經驗豐富的高素質維修工程師隊伍,以及齊全的故障檢測設備,主要包括IC在線監測儀,變頻器、調速器測試臺,FANUC數控系統測試平臺,西門子、三菱、OKUMA系統測試平臺,以及安川、FANUC、庫卡、ABB、川崎、OTC機器人測試臺等,我們擁有完善的配件渠道,充足的電子零件庫存,大量的集成電路技術參數資料。我們以嚴格的管理,強硬的技術實力,為廣大客戶提供快速的維修服務。

    歐拉自動化自成立以來,已為眾多企業修復了各種不同故障的工控自動化設備,為多家單位解決了生產線上的技術難題,挽回了大量的經濟損失,成為了多家大中型企業的維修點,在業界贏得了良好的口碑。我們真誠地希望與各行各業的企事業單位及業界同仁建立廣泛的交流與合作,期待您的垂詢!

一,力士樂產品中常修故障如下:
TDM系列故障:BS燈亮(無顯示屏系列),TS燈亮等
TDA系列故障(有液晶屏的)工作一會紅燈亮,液晶屏無顯示,報FEEDBACK,報MOTORVERTEMPERATURE等
DDS系列故障(數碼管顯示報警),無顯示,顯示60,顯示61等故障,
無錫力士樂Rexroth驅動器維修|江陰伺服電機修理

DKC系列故障:電機抖動,報F026,F229,F262,F860,C212等,
DKS系列故障:顯示61,無顯示,H1燈不亮,顯示25,顯示67等
RAC系列故障:報FEEDBACK,NO24V,PHASE,S-CIRCUIT等
HCS系列故障:報F2077,F8069,F8070等
TDV系列故障:H1B燈不亮,H2B燈不亮,H1A燈不亮等等
HVE系列故障:無顯示,顯示82,顯示25等
:指示燈不亮,紅燈亮
BOSCH DM系列故障:顯示30,顯示20,顯示60等

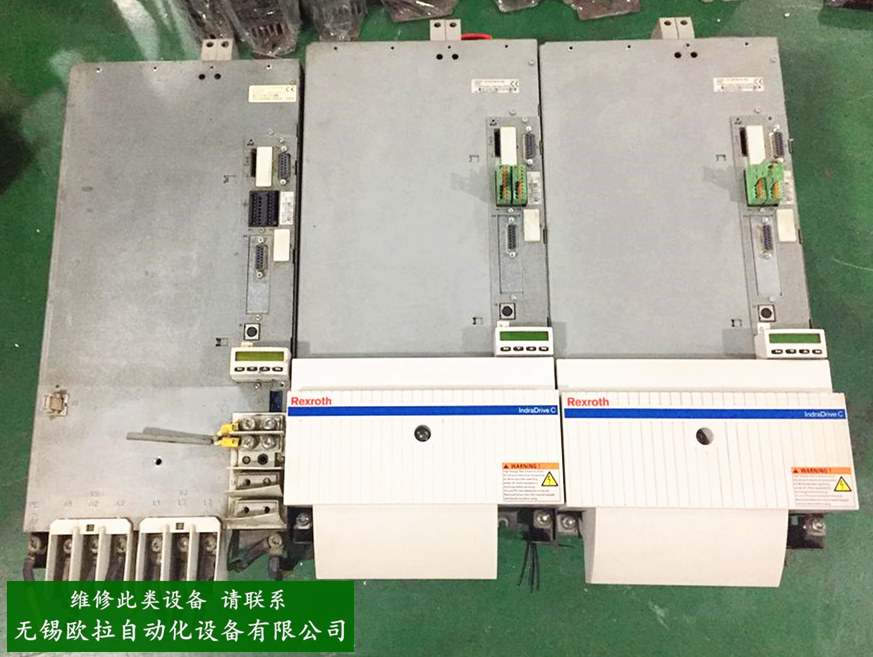

REXROTH力士樂伺服驅動器維修系列:、、DKC系列、DDS系列、DKS系列;TVD系列、TDA系列、TDM系列;IndraDrive c 緊湊式驅動器 HCS01/2/3系列 ;IndraDrive  M 模塊式逆變器 HMS01  HMD01等。

二、
力士樂伺服驅動器故障代碼
故障代碼
C0270 故障描述 電機編碼器數據讀取錯誤 電機的型號參數 P-0-4014 有 誤。 E2074 F2076 C0210 C0220 C0271 C0201 無效的參數, 當切換到操作模 (1)查看 S-0-0022 參數,該參數包含所有的無效參數,再更改無效參數
; 式 P4 時, 內部的參數被檢測, (02,03 版固化軟件)
對策
電機編碼器回路故障,檢查可能出現的三個地方:電機編碼器,反饋線 及 CSB 的編碼器反饋口。

C0285
無錫力士樂Rexroth驅動器維修|江陰伺服電機修理

確認電機型號及編碼器的型號(P-0-4014) 。檢查可能出現的三個地方: 電機編碼器,反饋線及 CSB 的編碼器反饋口。
一些相關的編碼器故障報警
有參數超出它定義的范圍時 (2)查看 S-0-0423 參數,該參數包含所有的無效參數,再更改無效參數 就出現該報警。 扭矩過載
(04 版固化軟件) ; (3)通常加載基本參數后,導入備份參數可以解決此問題。

E8260
(1)減小加速度; (2)增大相應的限制值 S-0-0082, S-0-0083. S-0-0092,P-0-109; (3)優化速度環參數 (4)增加外接制動電阻

F2026
驅動器功率單元欠壓報警, 當 DC bus 電壓值小于 P-0-0114 定義的值并有使能的情況下 出現該報警。 電流檢測錯誤, 硬件故障, 驅 動器實時監控電流, 如超出允 許范圍時出現該報警
(1)檢查外部 380V 主電源,檢查直流母線電壓; (2)驅動器功率單元產生不了 DC,更換 HCS 功率單元; (3)檢查 PLC 時序,Ab、AF。

F2077
(1)驅動器功率單元的電流霍爾傳感器故障,更換 HCS 功率單元; (2)控制單元 CSB 的電流計算回路有問題,更換 CSB 控制單元。

F28無錫力士樂Rexroth驅動器維修|江陰伺服電機修理DC bus 故障

(1)檢查外部 380V; (2)直流母線以及外部制動電阻接線; (3)驅動器整流單元故障,更換 HCS 功率部分。

F2018
驅動器溫度故障
(1)降低環境溫度; (2)檢查柜內冷卻裝置; (3)清洗驅動器內部風扇; (4)驅動器內部溫度傳感器故障,更換 HCS 功率部分。

F2019 F2022
電機溫度報警 (S-0-0204 為溫 度限定參數)
(1)檢查機械是否有卡死導致電機過載發熱; (2)檢查電機到驅動器的溫度電纜(X6-1、2)是否松動脫落; (3)電機溫度傳感器故障,更換電機; (4)驅動器溫度檢測回路故障,更換 HCS 功率單元。

F2820
制動電阻報警
(1)減小減速度和速度命令值; (2)更換制動電阻,增加阻值; (3)HCS-檢查外部制動 電阻以及與驅動器的接線(X6-3、4) ; (4)HMV-內部制動電阻故障,更換 HMV 電源模塊。

F2100
不正常的訪問 Fiash 內存,每一次修 改參數都立刻對 Fiash 存儲, 造成內 存溢出。
(1)將 S-0-0269 參數的 bito 置 1; (2)使用 MMC 存儲卡。 復位重啟或者重新建立位置參考點。

F2074
電機當前位置超出編碼器監視 窗口,斷電時的位置與重新上電后 的位置偏差太大,超過了監視窗口 值 P-0-0095。

F2048 F2008
電機內的電池耗盡
電機類型改變,下載了一個新的參數 文件到驅動器,或者驅動器*次 上電,S-0-0141(電機類型)與當前 的電機不*。
更換電機后蓋內側的電池 直接復位即可

無錫力士樂Rexroth驅動器維修|江陰伺服電機修理

F8070 F8069

外部 24V 故障 內部-15V 直流出錯,內部有+24V 轉 -15V 電路,它出現故障或內部的集 成芯片短路。
檢查 24V 電源和接線 更換 HCS 或 CSB

F8060
過流報警,驅動器內部電流超 出zui大的允許電流 制動電阻過流
如大功率管沒有問題,則驅動器的電流檢測回路有問題, 給予更換。
(1)減小減速度和速度命令值; (2)更換制動電阻,增加阻值; (3)HCS-檢查外部制動電阻以及與驅動器的接線(X6-3、4) ; (4)HMV-內部制動電阻故障,更換 HMV。

F8838 F8102
驅動器硬件和 Firmware 不匹配,檢 查 Firmware 版本, HCS 功率單元故 障,給予更換。

F8078
