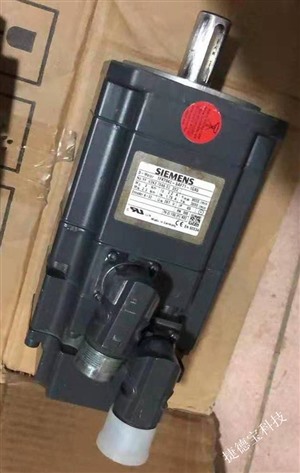

西門子伺服電機維修八個步驟

主機轉速的周期性下降就是這種情況,主要是由于機械局部故障造成的。

電機是現代生產和生活中常用的供電設備之一。由于電機使用時間較長,在生產和使用過程中會發生電機故障。其中,常見的故障是電機的異常振動,所以這種故障就出現了。那我們?cè)撛趺崔k人員的簡要介紹。首先,在電機異常振動的情況下,我們首先要觀察電機。

應根據具體情況區分是電機本身引起的振動,還是由傳動裝置不良引起的振動,還是由機械負載端的傳遞引起的振動,然后加以消除。OTor,軸承不良,軸彎曲,或端蓋、閥座和轉子的不同軸,或電機安裝的不均勻基礎,安裝不當和松緊緊固件。

振動產生噪聲和額外載荷。其次,在觀察的基礎上,決定是否停止工作。當停止工作時,必須對電動機的內部部件進行系統的檢查和檢查。在這一環節中,筆者建議大家去正規的電機維修企業。作為一家的電機維修企業,已經發現泰在實踐中,大多數電機是隨意拆裝的,造成電機不可挽回的損耗,因此仍然需要選擇一個正規的電機維修廠。

(1)拆卸前,用壓縮空氣吹掃電機表面上的灰塵,擦拭表面上的污垢。(2)選擇電機分解的工作場所,清理現場。(3)熟悉電機結構特點及維修要求。(4)分解所需的工具(包括特殊工具)和設備。(5)為了進一步了解電機運行中的缺陷,如果條件允許,在拆卸前可以進行檢查測試。

為此,電機被加載到負載上進行測試和,詳細檢查電機各部分的溫度、聲音和振動,以及電壓。測試?yán)匣?、電流和速?然后斷開負載,分別進行空載檢測試驗,測量并記錄空載電流和損耗。(6)切斷電源,拆下電機外部接線,做好記錄。

(7)選擇具有合適電壓的兆歐表來測試電機的絕緣電阻,為了比較上次大修中測得的絕緣電阻值來判斷電機絕緣的走向和絕緣狀態,在diff上測得的絕緣電阻值。室溫應轉換為相同的溫度,一般為75℃空氣過濾器。(8)測試吸收比K。

SIEMENS伺服驅動器檢測修理常識

F07088  單位轉換 : 由于單位轉換而超出參數極限
F07086  單位轉換 : 由于參考值改變而超出參數極限
F07110  驅動:采樣時間和基本周期不匹配
F07220 (N, A)  驅動:缺少 “ 通過 PLC 控制 ”
F07426 (A)  工藝控制器實際值達到極限值
F07447  賈載變速箱:位置跟蹤超出*實際值
F07448 (A)  賈載變速箱:位置跟蹤線性軸超出*范圍
F07449 (A)  賈載變速箱:位置跟蹤當前位置在公差范圍之外
F07500  驅動:未定義功率單元數據組 PDS
F07501  驅動:未定義電機數據組 MDS

F07502  驅動:未定義編碼器數據組 EDS
F07509  驅動:缺少組件分配
F07510  驅動:驅動數據組中有相同的編碼器

F01122 (A)  測量探頭輸入端的頻率過高
F01150  CU:超過了某一驅動對象類型的實例數
F01151  CU:超出了某一類別驅動對象的數量
F01152  CU:驅動對象類型無效
F01200  CU: 時間片管理內部軟件錯誤
F01205  CU:時間片溢出
F01221  CU:基本周期太小
F01222  CU:基本時鐘周期太小 (沒有用于通訊的計算時間)
F01250  CU:CU-EEPROM 只讀數據出錯

F01255  CU: 插件板 EEPROM 只讀數據出錯
F01303  組件不支持所要求的功能
F01305  拓?fù)浣Y(jié)構:缺少組件號
F01325  拓?fù)浣Y(jié)構:設定拓?fù)浣Y(jié)構中不包含該組件號
F01340  拓?fù)浣Y(jié)構:一個支路上的組件過多
F01341  拓?fù)浣Y(jié)構:超出了 DRIVE-CLiQ 組件的*數量
F01354  拓?fù)浣Y(jié)構:實際拓?fù)浣Y(jié)構存在錯誤的組件
F01355  拓?fù)浣Y(jié)構:實際拓?fù)浣Y(jié)構已更改
F01356  拓?fù)浣Y(jié)構:存在損壞的 DRIVE-CLiQ 組件
F01357  拓?fù)浣Y(jié)構:在 DRIVE-CLiQ 支路上發現了兩個控制單元
F01359  拓?fù)浣Y(jié)構:DRIVE-CLiQ 性能不足
F01360  拓?fù)浣Y(jié)構:實際拓?fù)浣Y(jié)構非法
