松下PT-GW330投影機維修案例
2018-07-10 15:53:28
發(fā)布者：深圳鵬程恒駿科技有限公司

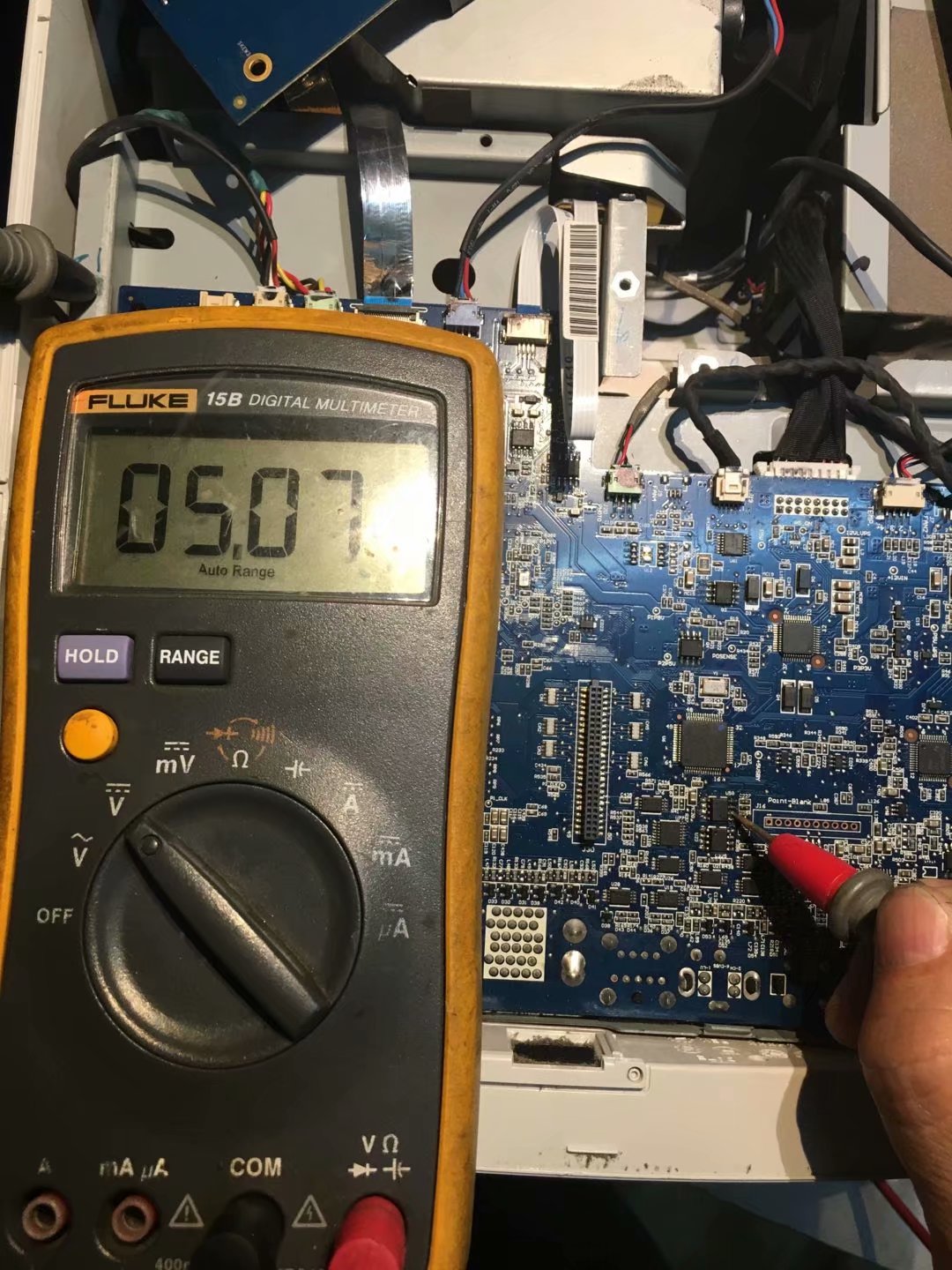

松下PT-CW330不開機維修一例 收到機器測試通電指示燈常亮，按開機鍵不能開機，初步判斷是EPPROM的問題，刷機後故障不變，於是檢測EEPROM的對地正反電阻，腳接地，電阻為0歐姆 5腳SDA 6腳為SCL 8腳VCC正向電阻在465-600之間視萬用表品牌而定，反向電阻無窮大.說明芯片沒有短路，初步判斷為上拉電阻開路引起，為了證明自己的判斷，在通電的情況下檢測EPPROM的電壓 12347因為接地所以電壓為0V 8腳VCC供電5V正常，5腳SDA 0.89V不正常，估計上拉電阻開路，6腳電壓4.8V左右正常！於是通過添加電阻來解決該故障，具體用兩支1/8W4.7K的電阻，電阻的其中一端並聯(lián)接到EEPROM的供電腳上，電阻的另外一端分別接到EEPROM的5，6腳上，通電檢測5，6腳電壓恢復至4.80V左右，此時按投影機開機鍵機器正常開啟，加信號試機正常，至此不開機的故障已經(jīng)修復！
