臺達變頻器炸機維修方法步驟
2021-01-28 08:47:49
發布者：晉江速捷自動化科技有限公司

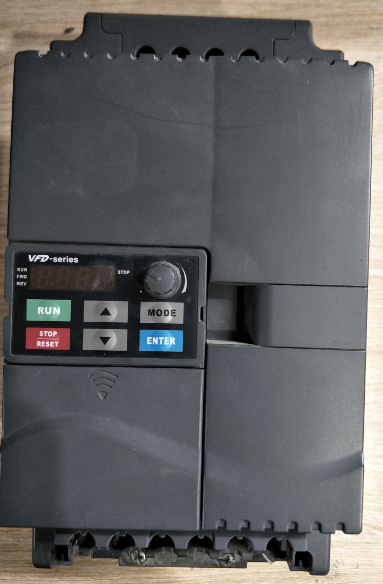

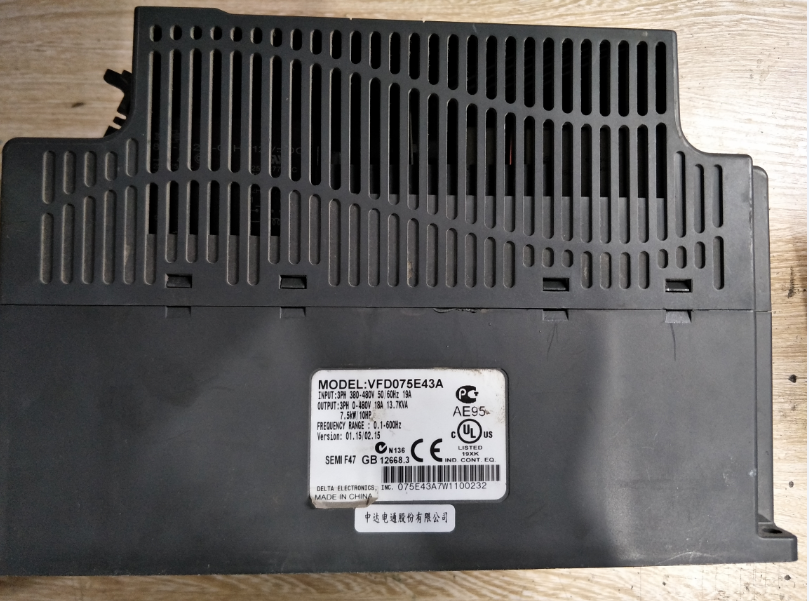

客戶送來一臺臺達變頻器（型號:VFD075E43A 380V/7.5KW），客戶反應由于變頻器進水了，一上電就聽到一聲巨響，炸機了。
維修步驟：
a.測量主回路的二極管性，發現IGBT的整流部分和逆變部分已擊穿短路。

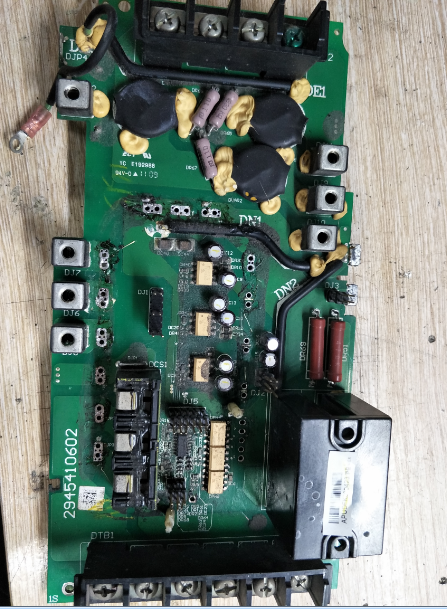

b.拆開變頻器的外殼，發現內部電路板很臟，先給電路板做個大保養。

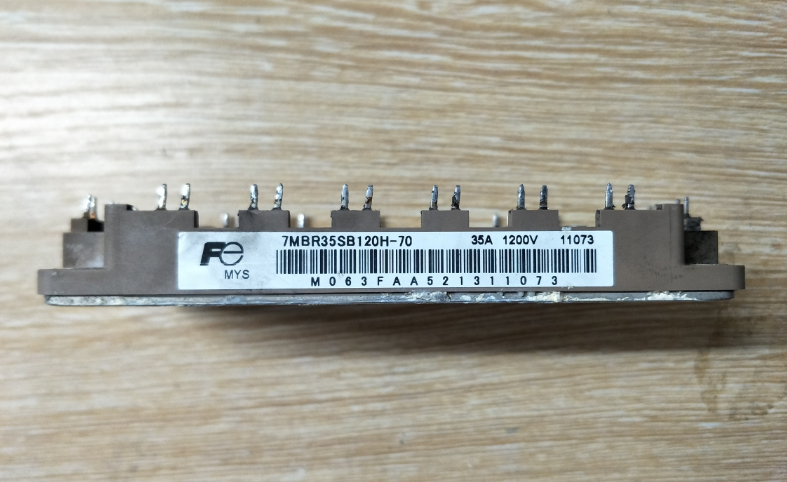

c.拆下IGBT模塊，單獨測量IGBT模塊確定已燒壞，打開IGBT的蓋子，發現里面已燒黑。
d.IGBT模塊燒壞，往往會連累到驅動部分，需要檢查6路驅動是否正常，測量6路驅動G、E間的靜態阻值，上三路的正反向二極管特性都正常；下三路的W相阻值異常（正常為10K）,通過測量發現G、E間的分壓電阻壞（10K），更換后測量下三路的阻值都正常為10K，上電測量上下三路的靜態電壓正常，然后再測量6路驅動的動態電壓也正常，判定驅動電路正常。
d.裝上IGBT模塊，試機變頻運行正常。
