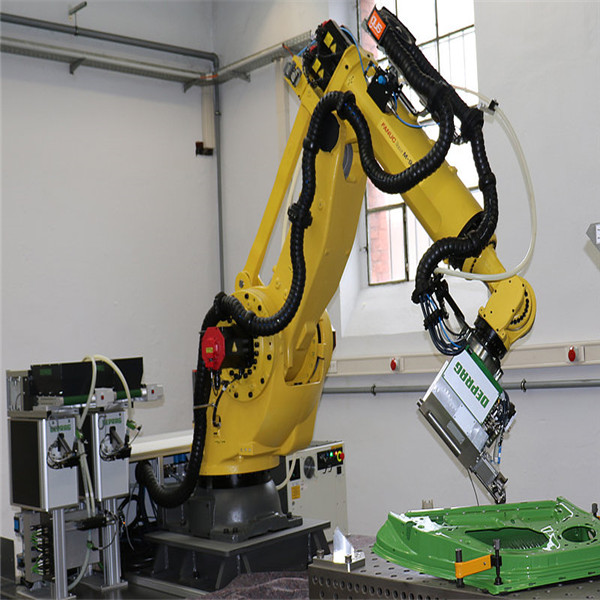

R-2000iB/165F發那科機器人維修案例

1、故障現象

機器人控制柜本體放大器主板有明顯燒壞跡象、電源模塊無24V電源輸出，本體放大器及外部軸驅動器處于無電狀態。機器人示教器有顯示但示教無效。
發現外部軸電機編碼器線是與焊鉗變壓器的電源線包扎安放在一起、兩根線因老化有破皮，檢測這兩根線都短路，且外部軸電機的編碼器也燒壞、短路。進一步檢測機器人本體，機器人本體電機編碼器線均無損壞，但本體六個電機的編碼器都損壞。

根據控制柜、機器人本體及外部軸的損壞情況我司工程師分析是由外部軸電機編碼器線與焊鉗變壓器的電源線（高壓）打火短路導致高壓通過機器人本體串入控制柜內而使控制柜內的外部軸驅動器、本體放大器、電源控制板卡、電源模塊、CPU主板全都燒壞。
1、故障現象

機器人控制柜本體放大器主板有明顯燒壞跡象、電源模塊無24V電源輸出，本體放大器及外部軸驅動器處于無電狀態。機器人示教器有顯示但示教無效。

2、故障分析

到了客戶現場與現場負責人了解到外部軸電機的編碼器線客戶自己有檢并測發現短路。

我司工程師首先檢查外圍，發現外部軸電機編碼器線是與焊鉗變壓器的電源線包扎安放在一起、兩根線因老化有破皮，檢測這兩根線都短路，且外部軸電機的編碼器也燒壞、短路。進一步檢測機器人本體，機器人本體電機編碼器線均無損壞，但本體六個電機的編碼器都損壞。

根據控制柜、機器人本體及外部軸的損壞情況我司工程師分析是由外部軸電機編碼器線與焊鉗變壓器的電源線（高壓）打火短路導致高壓通過機器人本體串入控制柜內而使控制柜內的外部軸驅動器、本體放大器、電源控制板卡、電源模塊、CPU主板全都燒壞。

3、故障處理

先對外部進行處理，更換外部軸焊鉗電機的編碼器線與焊鉗變壓器的電源線，并將這兩根高低壓線隔開；更換機器人本體六個電機的編碼器和外部軸電機的編碼器。
