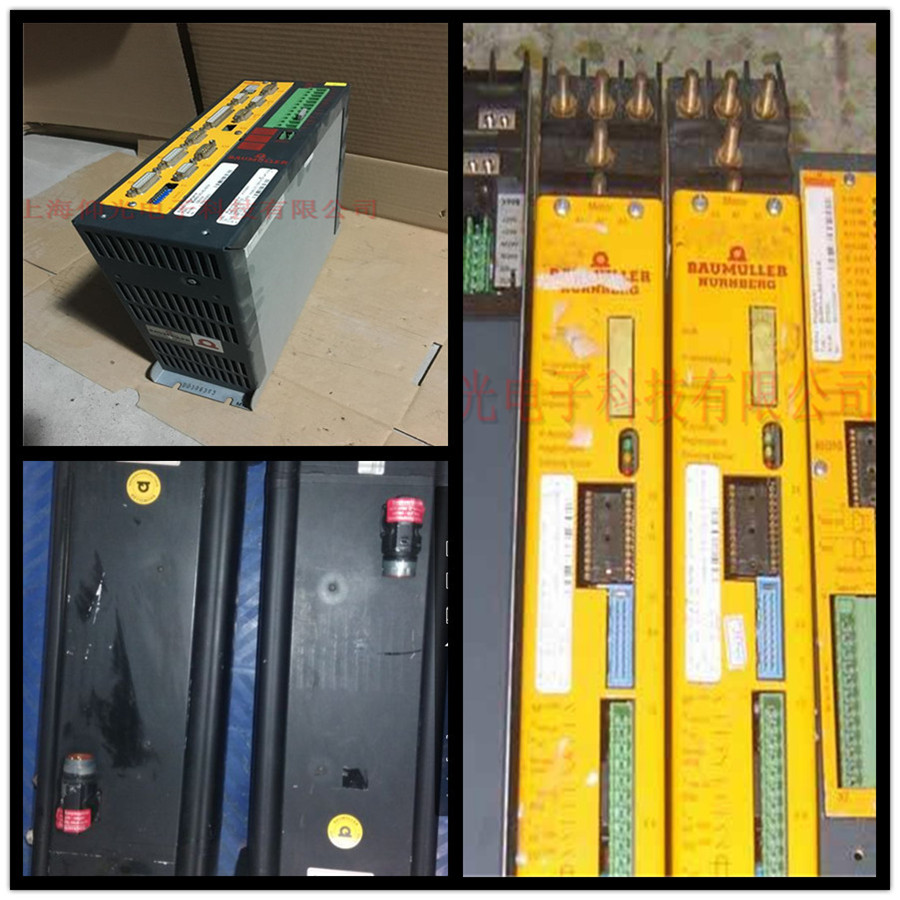

鮑米勒直流調速器維修案例

客戶送修一臺鮑米勒直流調速器，據用戶介紹說，臺機子以前一直用得好好的，工廠停了兩天機，再開機速度就不穩定，時快時慢。重新加載了參數也不行。

分析，速度不穩定有幾種可能：（1），測試反饋故障；（2），輸出缺相；（3），速度檢測電路故障?？紤]到停機兩天后出現故障，帶馬達啟動。將反饋檢測參數修改為電樞電壓反饋，修改電機參數組參數，啟動，發現能正常啟動，且轉速均勻。懷疑是用戶的測速反饋有故障，客戶告訴說本機未用測速裝置。

加示波器測試電樞輸出，波形正常，排除缺相可能。從新分析用戶輸入電壓設定參數，發現輸入電壓偏低，線電壓正常。至此恍然大悟，監視cdp-312面板輸出電壓，發現實際輸出400v，顯示320v。關機，取下驅動板上的陶瓷電阻，一測，電阻7M—8.5M歐，此電阻正常值5M歐。換新，開機，檢測恢復正常，進行電流滿載點測試，一切正常。

Baumuller直流調速器就是調節直流電動機速度的設備，上端和交流電源連接，下端和直流電動機連接，直流調速器將交流電轉化成兩路輸出直流電源，一路輸入給直流電機礪磁（定子），一路輸入給直流電機電樞（轉子），直流調速器通過控制電樞直流電壓來調節直流電動機轉速。同時直流電動機給調速器一個反饋電流，調速器根據反饋電流來判斷直流電機的轉速情況，必要時修正電樞電壓輸出，以此來再次調節電機的轉速。

     Baumuller直流電機的調速方案一般有下列3種方式：1、改變電樞電壓；2、改變激磁繞組電壓；3、改變電樞回路電阻。 *常用的是調壓調速系統，即（改變電樞電壓）.

     一種模塊式直流電機調速器，集電源、控制、驅動電路于一體，采用立體結構布局，控制電路采用微功耗元件，用光電耦合器實現電流、電壓的隔離變換，電路的比例常數、積分常數和微分常數用PID適配器調整。該調速器體積小、重量輕，可單獨使用也可直接安裝在直流電機上構成一體化直流調速電機，可具有調速器所應有的一切功能。

     現代工業自動化的高速發展也給鮑米勒直流電機調速器的控制與調速提供了大范圍的應用與更新:如遠程信號傳輸,遠距離調速,高溫環境的遙控調速與控制,手動自動集成等。
