變頻器在恒壓供水控制系統中的應用

1        引言變頻器供應：15953103425

某廠鑄造車間堆垛機鑄模采用循環水進行冷卻，由于管道長時間使用，嚴重腐蝕、破裂，造成地下管網滲漏，維修相當困難。每天滲漏冷卻水85t，一年浪費約31025t。針對這種情況我們?nèi)魧⒀h(huán)水改用變頻調速恒壓供水，充分利用變頻器內置的各種功能，合理地設計變頻調速恒壓供水設備。變頻恒壓供水系統是采用可編程控制器、PID儀表和交流變頻器而研制成的新一代產品，通過壓力變送器和PLC構成閉環控制系統。按恒壓、節能節水的優化運行原則，隨著用水量的變化，PID儀表不斷的進行壓力采樣，PLC進行邏輯運算自動控制機組中泵的轉速和換泵，從而實現全自動恒壓變頻供水。

2        工作原理變頻器供應：15953103425
          變頻恒壓供水控制系統通過檢測管網壓力變化,或者按設定要求隨時間變化而自動調整壓力給定值,通過壓力變送器,將管網壓力反饋給PID儀表,求出壓力偏差,然后進行邏輯判斷和人工神經元控制算法數字調節運算。目的是控制變頻器的輸出頻率和輸出電壓,從而調節變頻泵的轉速,控制多臺變頻泵和工頻泵的啟停而達到恒壓變頻供水的目的。變頻器的頻率超限信號（一般可作為管網壓力極限信號）可實時通知PLC進行變頻泵邏輯切換。為防止水錘現象的產生,泵的啟停將聯動其出口閥門。
          各部分功能如下：變頻器的作用是為電機提供可變頻率的電源，實現電機的無級調速，從而使管網水壓連續變化。傳感器的任務是檢測管網水壓，壓力設定單元為系統提供滿足用戶需要的水壓期望值。壓力設定信號和壓力反饋信號在輸入可編程控制器后，經可編程控制器內部PID控制程序的計算，輸出給變頻器一個轉速控制信號。安裝于供水管道上的壓力變送器將管網壓力轉換成1～5V的電信號；變頻調速器用于調節水泵轉速以調節流量；PLC用于邏輯切換。此外，上述系統還配備了外圍輔助電路，以保障自動控制系統出現故障時可通過人工調節方式維持系統運行，保證連續生產。

3        設備選型變頻器供應：15953103425

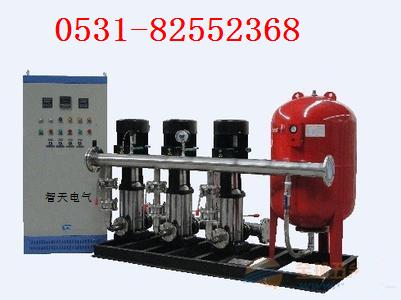

          變頻恒壓供水系統主要由變頻控制柜、壓力傳感器、水泵等組成。變頻控制柜由斷路器、變頻器、接觸器、中間繼電器、PLC等組成。
3.1 供水系統選用變頻器供應：15953103425
          蓄水池容量應大于每小時*供水量;水泵揚程應大于實際供水高度;水泵流量總和應大于實際*供水量。
3.2 變頻器變頻器供應：15953103425
           根據工藝要求，建議配用米蘭ML5000系列變頻器。ML5000系列變頻器是米蘭科技公司采用直接轉矩控制（DTC）技術，結合諸多*的生產制造工藝推出的高性能變頻器。它具有很寬的功率范圍，優良的速度控制和轉矩控制特性,完整的保護功能以及靈活的編程能力，較高的可靠性和較小的體積。

            米蘭變頻器獨特的直接轉矩控制（DTC）功能是目前*的電機控制方式，它可以對所有交流電機的核心變量進行直接控制，無需速度反饋就可以實現電機速度和轉矩的精確控制。ML5000變頻器內置PID、PFC、預磁通等八種應用宏，只需選擇需要的應用宏，相應的所有參數都自動設置，輸入輸出端子也將自動配置，這些預設的應用宏配置大大節約了調試時間，減少出錯。
3.3 可編程序控制器變頻器供應：15953103425
          可編程序控制器是模塊化中小型PLC系統，能滿足中等性能要求的應用；大范圍的各種功能模塊可以非常好的滿足和適應自動控制任務，各種單獨的模塊之泛組合以用于擴展；簡單實用的分散式結構和多界面網絡能力，使得應用十分靈活；方便用戶和簡易的無風扇設計；當控制任務增加時，可以自由擴展；大范圍的集成功能使得它的功能非常強勁；多種的性能遞增的CPU和豐富的且?guī)в性S多方便功能的I/O擴展模塊，使用戶可以完全根據實際應用選擇合適的模塊；當任務規模擴大，可隨時使用附加模塊對PLC進行擴展。采用PLC控制的優點：
          （1）PLC實現系統全自動工作，各泵均為軟啟動開機及停機，沒有電流沖擊，噪音低，機械沖擊磨損小，可延長設備使用壽命和提高系統工作可靠性。
          （2）采用PLC編程，靈活性大，用指令可設定控制多臺泵組。
          （3）保護功能齊全、運行安全可靠。
3.4 變頻專用電機變頻器供應：15953103425
          采用國產名牌產品，防護等級不低于IP44，絕緣等級為F級。

4        改造方案變頻器供應：15953103425
4.1 工作性能變頻器供應：15953103425
          主水管網壓力傳感器的壓力信號4～20mA送給數字PID控制器，控制器根據壓力設定值與實際檢測值進行PID運算，并給出信號直接控制變頻器的轉速以使管網的壓力穩定。當用水量不是很大時，一臺泵在變頻器的控制下穩定運行；當用水量大到變頻器全速運行也不能保證管網的壓力和穩定時，控制器的壓力下限信號與變頻器的高速信號同時被 PLC檢測到，PLC自動將原工作在變頻狀態下泵投入到工頻運行，以保持壓力的連續性，同時將一臺備用的泵用變頻器起動后投入運行，以加大管網的供水量保證壓力穩定。若兩臺泵運轉仍不能達到要求，則依次將變頻工作狀態下的泵投入到工頻運行，而將另一臺備用泵投入變頻運行。
          當用水量減少時，首先表現為變頻器已工作在*速信號有效，這時壓力上限信號如仍出現，PLC首先將工頻運行的泵停掉，以減少供水量。當上述兩個信號仍存在時，PLC再停掉一臺工頻運行的電機，直到*一臺泵用變頻器恒壓供水。另外，控制系統設計六臺泵為兩組，每臺泵的電機累計運行時間可顯示，24h輪換一次，既保證供水系統有備用泵，又保證系統的泵有相同的運行時間，確保了泵的可靠使用壽命。

          針對傳統的變頻調速供水設備的不足之處，國外不少生產廠家近年來紛紛推出了一系列新型產品，如米蘭公司的ML5000、ML186系列產品，康沃公司的系列產品。這些產品將PID調節器以及簡易可編程控制器的功能都綜合進變頻器內，形成了帶有各種應用宏的新型變頻器。這類變頻器的價格僅比通用變頻器略微高一點，但功能卻強很多。
4.2 改造方法變頻器供應：15953103425
          系統分別采用3臺熱泵、3臺冷泵，二用一備，采用米蘭公司的ML5000帶內置PID功能的變頻器，可編程控制器選用西門子S7-214-1BC10-0XB0型，具體原理框圖如圖2所示。圖2中M1～M3為電機，P1～P3為水泵，JC1～JC6為電機起、停、互相切換的交流接觸器，由可編程控制器定時切換。由于變頻器的轉速控制信號是由可編程控制器或PID回路調節器給出的，所以對可編程控制器來講，既要有模擬量輸入接口，又要有模擬量輸出接口。由于帶模擬量輸入/輸出接口的可編程控制器價格很高，這無形中就增加了供水設備的成本。若采用帶有模擬量輸入/數字量輸出的可編程控制器，則要在可編程控制器的數字量輸出口另接一塊PWM調制板，將可編程控制器輸出的數字量信號轉變?yōu)榭刂谱冾l器轉速的模擬信號，不僅造成可編程控制器的成本沒有降低，還增加了連線和附加設備，降低了整套設備的可靠性。如果采用一個開關量輸入/輸出的可編程控制器和一個PID回路調節器，其成本也和帶模擬量輸入/輸出的可編程控制器差不多。所以，在變頻調速恒壓給水控制設備中，PID控制信號的產生和輸出就成為降低給水設備成本的一個關鍵環節。

          由于ML5000帶內置PID功能的變頻器省去了對可編程控制器存貯容量的要求和對PID算法的編程，而且參數的在線調試非常容易，這不僅降低了生產成本，而且大大提高了生產效率。由于變頻器內部自帶的PID調節器采用了優化算法，所以使水壓的調節十分平滑，穩定。同時，為了保證水壓反饋信號值的準確、可對該信號設置濾波時間常數，同時還可對反饋信號進行換算，使系統的調試非常簡單、方便。
4.3 運行方式變頻器供應：15953103425
          該系統有手動和自動兩種運行方式：
          （1）手動運行
          按下按鈕啟動或停止水泵，可根據需要分別控制熱、冷泵的啟停。該方式主要供檢修及變頻器故障時使用。
          （2）自動運行
          運行由變頻柜與循環轉換柜、水泵、壓力傳感裝置構成的閉環自控系統，同時PID調節器接收到自壓力傳感器的標準信號，經運算與給定壓力參數進行比較，將調節參數送給變頻器。合上自動開關后，首先由變頻柜軟啟動1#水泵，變頻器頻率從零升到50Hz，水泵達到額定轉速。此時供水壓力若達不到設定的壓力，系統自動將1#水泵切換到工頻恒速運行，變頻器再軟啟動2#水泵，進行調速供水，如還達不到設定壓力，系統又自動將2#水泵切換到工頻恒速運行，變頻器又再軟啟動3#水泵，直到達到設定壓力，變頻器始終停留在某一水泵上調速運行。如運行中變頻泵頻率降至設定的*頻率，供水水壓大于設定壓力，系統將自動停止*啟動的水泵，如仍大于設定壓力，再停第二次啟動的水泵。在夜間運行時，當*一臺變頻泵頻率降到設定的*頻率，此時供水壓力還大于設定的壓力時，變頻裝置將進入休眠狀態，系統自動停止水泵工作。此時由壓力傳感裝置監視管網壓力，若低于設定壓力的0.05Mpa，變頻裝置自動喚醒，啟動水泵補水。該系統就如此循環啟動，調速運行、停止，不斷地進行調整，達到恒壓供水的目的。
4.4 系統實現的功能變頻器供應：15953103425
          新型的變頻調速恒壓集成供水系統，只要配套恒壓供水系統單元，便可直接控制多個電泵工作，不需外配價格昂貴的PID調節器、PLC控制器，功能強大且成本較低。這種專用的變頻調速恒壓供水控制電路，是通過設置指令代碼，方便靈活地實現PLC、PID等控制系統的功能。簡化了電路結構，提高了系統的可靠性，設備的成本可大幅度下降。
          （1）運行的方式選擇靈活變頻器供應：15953103425
          系統可選擇變頻泵固定和循環兩種方式。
          （2）可選擇相應的停止順序
          在關閉電泵時，可先關閉先開啟的電泵，以便使泵的使用頻率相等，這種方式主要用于水泵容量相等的情況，而先關閉后開啟的泵則適用于電泵容量不等的情況。
          （3）控制方便、安全可靠變頻器供應：15953103425
          系統無需改線，便可實現選擇的水泵切入退出，保養檢修十分方便，變頻器的功能十分完善，設有電流、電壓等各種保護及報警措施，一旦變頻器出現故障，系統會自動切換到工頻運行，避免斷水，安全可靠。
          （4）直觀的人機對話變頻器供應：15953103425
          系統除了面板頻率設定，電位器設定，還可以直接用Mpa水壓單位通過面板進行壓力設定，用“Mpa”直接設定方式時，在面板上顯示壓力反饋值（Mpa）,而整個壓力閉環控制可由系統軟件（相應的功能碼）來實現,且內部參數,如比例（P）積分（I）微分（D）,加減速斜率,濾波的時間常數等都可在線修改,直觀方便。
          （5）自動節能運轉變頻器供應：15953103425
          在系統中設置了節能運轉功能,在此功能下運行時,變頻器能自動搜集電機的工作點,不同的負載設置不同的V/F參數，實現自動節能運轉功能，另外該系統的變頻器采用無速度傳感器矢量控制，具有強大的保護和通訊功能，可實現遠距離集中控制。
          總之系統具有優良而完備的性能,將以前的PID調節器和PLC可編程控制器等硬件集成在變頻器控制板上,通過設置指令代碼便可靈活方便地實現PLC、PID等電控系統的功能,簡化了電路結構,大大的提高了系統的可靠性。

5        節能效果
5.1 變頻節能
          電機不能在滿負荷下運行，除達到動力驅動要求外，多余的力矩增加了有功功率的消耗，造成電能的浪費。采用該系統，在壓力偏高時，可降低電機的運行速度，使其在恒壓的同時節約電能。當電機轉速從n1變到n2時，其電機軸功率（P）的變化關系如下:P2／P1=(n2/n1)3,由此可見降低電機轉速可得到立方級的節能效果。
5.2 動態調整節能
          迅速適應負載變動，供給*效率時的電壓。變頻調速器在軟件上設有5000次/s的測控輸出功能，始終保持電機的在高效率運行。在保證電機輸出力矩的情況下，可適當降低電機的供電電壓。減少電機的輸出力矩，降低輸入電流。
5.3 提高功率因數節能
          采用變頻節能調速器后，由于其性能已變?yōu)椋篈C-DC-AC，在整流濾波后，負載特性發生了變化。變頻調速器對電網的阻抗特性呈阻性，功率因數很高，減少了無功損耗。

6        經濟效益分析變頻器供應：15953103425
          改造前每年用電約為:(55×2+30)×24×365=1226400kW·h
          泵類變頻調速節能技術可達到20%～30%，月均值在25%；電費價格為0.2977元/kW·h，則每年可節約電費：1226400×25%×0.2977=91274.82元
          投資回報期:=投資總額/每年節約金額=453200/91274.82=4.9年
          改造時投資費用為45.32萬元，節電改造投資在5年內收回全部收回。該項目盡管投資后收益時間較長，但改造后不但提高了控制水平、降低工人勞動強度，而且具有很好的節能效果。

7        結束語變頻器供應：15953103425
          本控制系統構成了多臺泵的自動控制的*經濟結構，變頻器工作的上下限頻率及數字PID控制的上下限控制點的設定對系統的誤差范圍也有不可忽視的作用。所以在諸多調速方案中變頻調速節能效益*，理應為*方案。
